Když záleží na minimálním hmotném zatížení a velikosti
Modely 356A06 a 356A09 poskytují citlivost 5 mV/ga 10 mV/g s tříosým rozsahem měření 1000 g a 500 g. Poskytují široký frekvenční rozsah, díky čemuž jsou ideální pro všeobecné testování vibrací. Nabízí nižší hladinu hluku a vyšší limit otřesů než konkurenční nabídky s hermeticky uzavřeným titanovým pouzdrem. Mini 8-36 4pinový jack umožňuje jednoduchou výměnu kabelu a montáž senzoru a dělá z nich nejmenší ICP® triaxiální akcelerometry s konektorem. S hmotností 1 g jsou tyto snímače vynikající především pro vibrační testování malých elektronických zařízení s minimálním hmotnostním zatížením a potenciálem šoku z přetížení.
Oba modely vyžadují převodník signálu kompatibilní s ICP® nebo systém sběru dat s 2 až 20 mA konstantního proudu, který je celosvětově dostupný.
Klíčové vlastnosti modelu 356A09
- Nejmenší ICP® triaxiální akcelerometr s konektorem

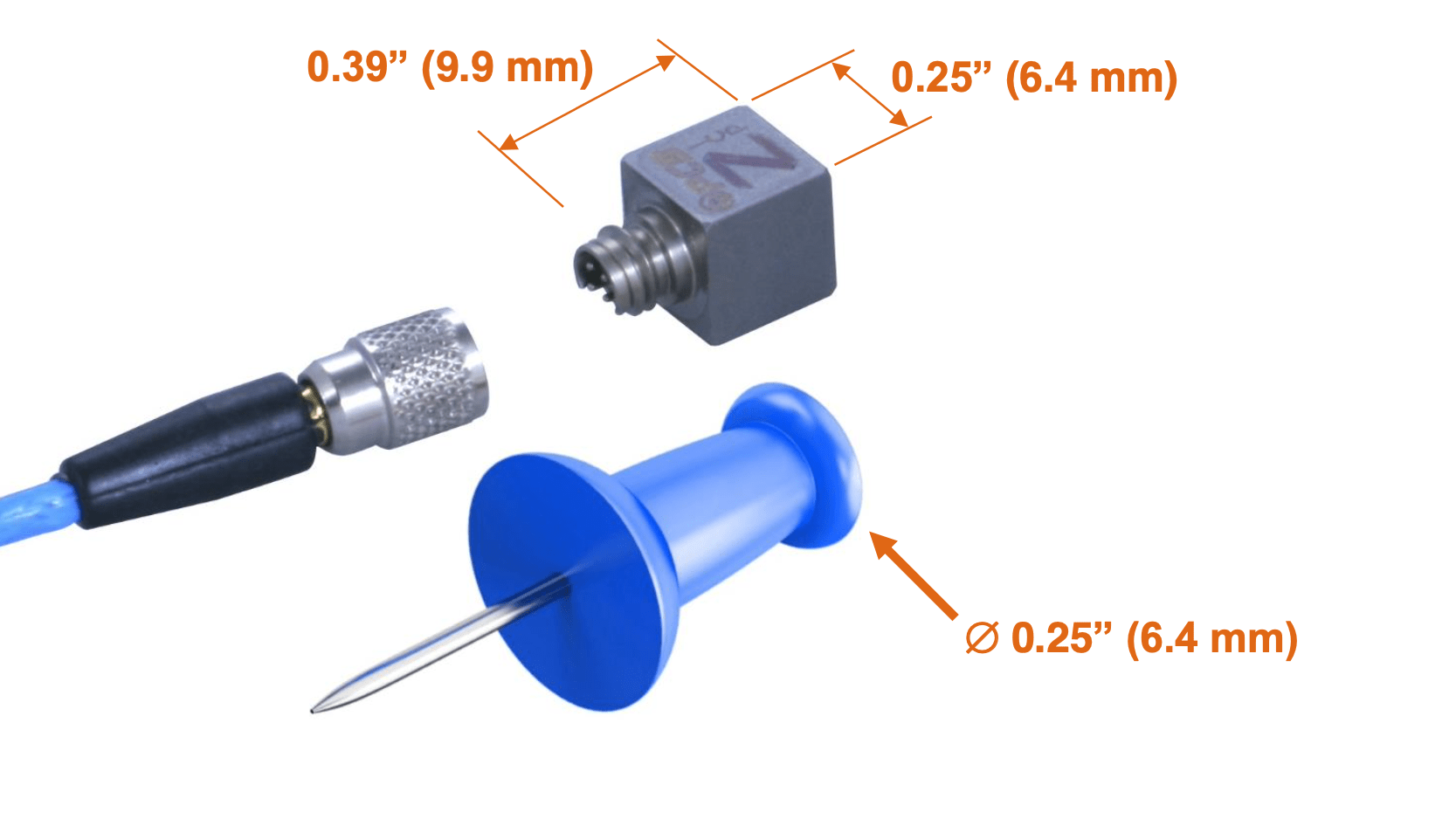

- Malá 6,4mm kostka, montáž lepidlem
- Vylepšený mini 8-36 4-pinový konektor
- Provozuschopnost v případě poškození kabelu
- Vysoký limit přetížení 5000 g (356A06 - 10 000 g)
- Vysoká citlivost 10 mV/g (356A06 - 5 mV/g)
- 3m propojovací kabel s triaxiálním zakončením BNC zástrčky v ceně (kromě modelu /NC)
- ±500 g pk triaxiální měření dostupná z lehkého miniaturního akcelerometru
- Nízká hmotnost při 1,0 g - Minimální hmotnostní zatížení
- Široký frekvenční rozsah (±5 %) 2 až 8 000 Hz (y,z) a 2 až 5 000 Hz (x)
- Vysoká rezonanční frekvence ≥ 50 kHz
- Instaluje se do stísněných míst
- Potenciálně jednodušší montáž ve srovnání s modelem s integrovaným kabelem
- Nevyžaduje vrácení senzoru k opravě, protože kabel není integrální
- Titanové pouzdro senzoru s nízkým odvodem plynu, hermiticky utěsněné
Typické aplikace
Model 356A09 lze použít v řadě testovacích aplikací.
Testování a měření
- Modální a strukturální analýza
- Prostorově omezené instalace
- Testování pádu a balení
- Kvalifikační testování malých součástí
- Všeobecné vibrační zkoušky
Letectví a obrana
- Testování vibrací v prostředí tepelného vakua
- Modální analýza krychlových satelitů
- Testování satelitů ESS a HALT/HASS
- Testování vibrací na malém předmětu
Automobilový průmysl
- vývoj pohonu
- systémy vozidel NVH - motor, výfuk, brzda aj.
- Testování odezvy struktury, kde se senzory musí vejít do zařízení
